Línea de producción de formación de bobinas de jaula de acero

La línea de producción de perfilado y bobinado de jaulas de acero es un equipo semi-automático que se utiliza principalmente en la producción de jaulas de acero para ingeniería de cimientos de pilotes. Procesa los estribos externos de la jaula de acero mediante bobinado y soldadura. Su función principal es reemplazar la encuadernación manual tradicional, mejorando la eficiencia y reduciendo costos, lo que la hace especialmente adecuada para proyectos pequeños y medianos-o proyectos de contratación privada.

La velocidad de producción puede superar la de una máquina soldadora de rodillos totalmente automática con asistencia manual. Ocupa sólo unos 13 metros (para una jaula de acero estándar de 12 metros), lo que la hace ideal para proyectos con espacio limitado.

Control de calidad y estabilidad

Las ruedas enderezadoras de alta-precisión (impulsadas por servomotores importados) y los mecanismos de corte y doblado garantizan la precisión del enderezado, corte y doblado de barras de acero.

Equipada con sensores y dispositivos de calibración, la máquina garantiza un procesamiento estable y que el producto terminado cumpla con las especificaciones de resistencia requeridas.

1. Producción eficiente con menos operadores

En la producción real, un solo turno puede ser manejado por solo 2 o 3 operadores. En condiciones de trabajo normales, un equipo de 3 a 6 personas es capaz de producir entre 10 y 20 jaulas de acero por día, lo que representa aproximadamente de tres a cuatro veces la producción de la fabricación manual tradicional.

Esta mejora proviene principalmente de procesos de soldadura automatizados como la soldadura con protección de CO₂. Cada punto de soldadura se puede completar en aproximadamente 12 segundos, lo que acorta el ciclo de producción general y reduce el tiempo de espera entre procesos.

2. Calidad constante y estandarización confiable

En comparación con el montaje manual, la operación mecanizada ofrece resultados mucho más estables. El error de espaciado de las barras principales se controla dentro de 1 cm, mientras que la desviación del espaciado de los estribos se limita a menos o igual a 3 mm por metro. En la práctica, el diámetro de la jaula sigue siendo constante, lo que hace-la inspección y aceptación in situ mucho más fluidas, con una tasa de aprobación cercana al 100 %.

Para evitar hundimientos o deformaciones durante la fabricación, la máquina está equipada con sistemas de soporte hidráulico, incluidos cilindros de aceite de 80 toneladas, junto con mecanismos de enderezamiento. Estas características ayudan a mantener la rectitud y uniformidad de la jaula de acero durante todo el proceso.

3. Larga vida útil y práctico soporte postventa-

Los componentes estructurales principales se fabrican con materiales de alta-resistencia, como acero No. 45 estirado en frío-y tubos de acero sin costura. Combinado con tratamientos superficiales como granallado y pintura, este diseño extiende la vida útil en aproximadamente un 50% en comparación con las estructuras convencionales.

Desde una perspectiva de mantenimiento, el fabricante ofrece una-garantía de un año para la máquina completa, junto con una respuesta de soporte técnico las 24-horas. También está disponible capacitación in situ o remota, que ayuda a los operadores a reducir el tiempo de inactividad y mantener la producción funcionando sin problemas.

4. Configuración flexible para proyectos complejos

Para cumplir con los diferentes requisitos del proyecto, el sistema se puede ampliar con módulos opcionales, como manipuladores de alimentación automática o unidades de soldadura síncrona de doble-nervadura. Estas configuraciones permiten el procesamiento de jaulas de acero extra-largas de hasta 30 metros, así como estructuras de jaulas-de alta resistencia.

Además, la tecnología de posicionamiento de conexión roscada mejora la eficiencia de instalación y desmontaje. Esto resulta especialmente útil en entornos de construcción complejos donde se requiere ajuste o reubicación frecuente de jaulas de acero.

1. Formación automatizada de jaulas de acero

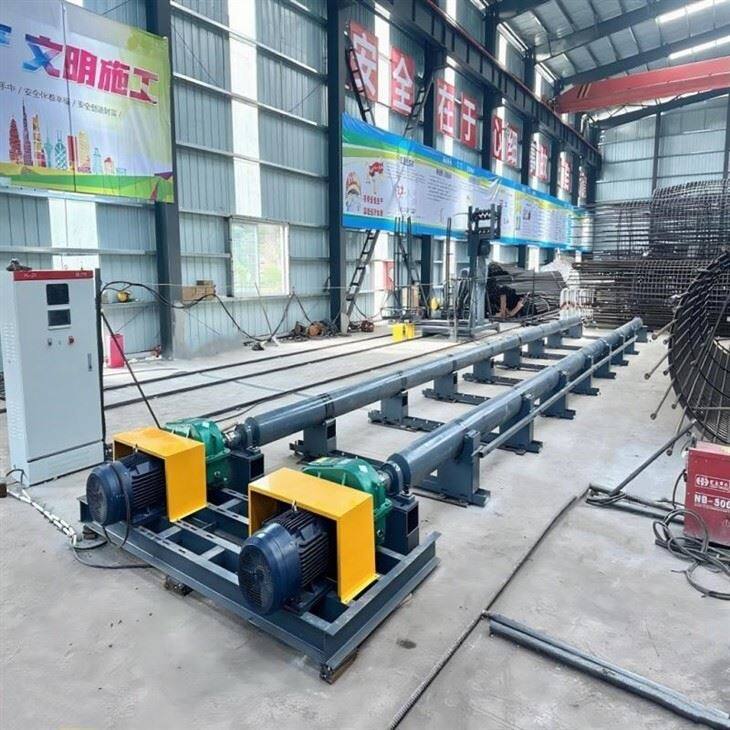

Utilizando el principio de accionamiento por fricción, la jaula de acero gira uniformemente sobre el rodillo tensor de goma. El carro envuelve sincrónicamente las barras de acero y las suelda, logrando la formación única-de los estribos en espiral. Admite procesos tanto de encuadernación como de soldadura.

2. Control preciso de parámetros

La velocidad del alambre acanalado puede alcanzar 15,4 m/min y la velocidad del carro es 1,38 m/min. Combinado con la tecnología de regulación de velocidad de frecuencia variable, este sistema puede adaptarse a diferentes diámetros y espacios.

3. Conservación de energía y bajo consumo de energía

La potencia total de la máquina suele oscilar entre 15 y 19 kW. Algunos modelos utilizan motores de baja-potencia (como el motor de 4 kW de los rodillos de goma Dingjia) para reducir el consumo de energía y la carga de la red.

Proyectos de tamaño-pequeño y mediano:Como puentes rurales y construcción de viviendas-a pequeña escala, que tienen presupuestos limitados y requisitos de eficiencia moderados.

Proyectos Temporales:El equipo ocupa un espacio mínimo, es fácil de montar y desmontar y es adecuado para equipos de construcción móviles.

Demandas diversificadas:Proyectos que requieren ajustes frecuentes a las especificaciones de las jaulas de acero, como cimientos de pilotes de forma-irregular o diseños no-estándar.

La línea de producción de perfilado de bobinas de jaula de acero, con su bajo costo, flexibilidad y facilidad de operación, se ha convertido en una opción ideal para la producción de jaulas de acero en proyectos-pequeños y medianos. Si bien su grado de automatización no es tan alto como el de una máquina soldadora de rodillos totalmente automática, su rentabilidad-y adaptabilidad ofrecen ventajas significativas en escenarios específicos. Para mayor precisión o producción a gran-escala, es recomendable considerar equipos de soldadura automatizados o actualizar a un modelo CNC.
